勾臂垃圾箱基本操作

勾臂式垃圾车（钩臂垃圾箱）使用说明书

一、操作步骤

拉起勾臂式垃圾车垃圾箱体

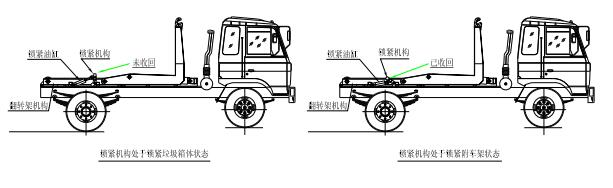

步骤 1.将锁紧钩操作手柄推至收回位置，锁紧油缸收回，使锁紧架收回并将翻转架与附车架锁紧固定；如图：

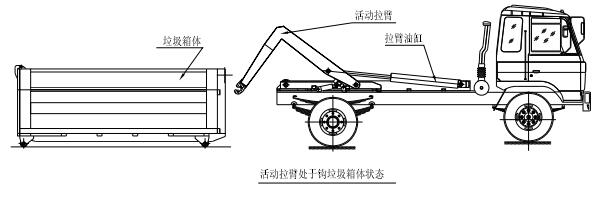

步骤 2.将拉臂操作手柄拉起到伸起位置，拉臂油缸伸出，活动拉臂绕翻转翻转架前铰链轴旋转，拉臂处于钩箱位置，适当调整拉臂钩高度并与箱体弯钩对准；垃圾箱运输途中必须关闭所有门及锁扣避免运输途中垃圾洒落，使垃圾箱门上的液压杆延长使用寿命。如图：

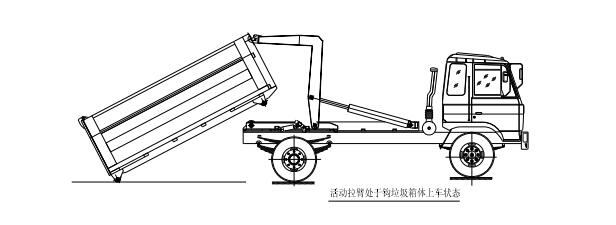

步骤 3.当拉臂钩钩到箱体弯钩时，继续推下拉臂操作手柄到落下位置，使垃圾箱体继续上车（注意：保证垃圾箱体的纵梁位于附车架尾部两后滚轮之间）；如图：

步骤 4.当垃圾箱体落放到附车架上后，松开拉臂操作手柄使其回到中位，再将锁紧钩操作手柄拉起至锁紧位置，锁紧油缸伸出，使锁紧架翻起并将翻转架与垃圾箱体锁紧固定，松开手柄使之回中位；如图：

完成垃圾箱体的上车工作，松开取力器，整车可以运输行驶。

勾臂式垃圾车卸垃圾

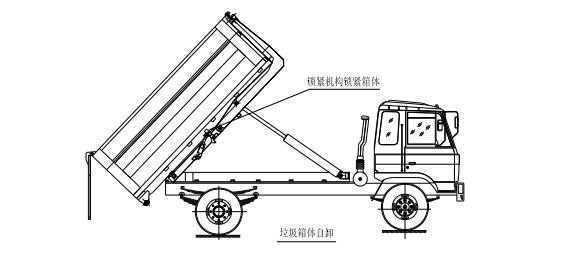

步骤 5. 在卸垃圾前，必须打开垃圾箱后门锁紧装置，首先确定锁紧架锁紧垃圾箱体(拉起锁紧钩操作手柄至锁紧位置)，然后拉起拉臂操作手柄至伸出位置，垃圾箱体备倾斜举起垃圾卸出；如图：

注意：垃圾箱体自卸时，箱体尾部严禁站人。

步骤 6.垃圾卸完后，推下拉臂操作手柄至落下位置，垃圾箱体下落到附车架上，松开取力器并锁紧箱体后门，卸垃圾工作完成，整车可以运输行驶。
